山东迈跃医疗一体机常见问题及解决办法图解

2021-01-23 | 山东迈跃医疗科技有限公司 | 点击数:3117

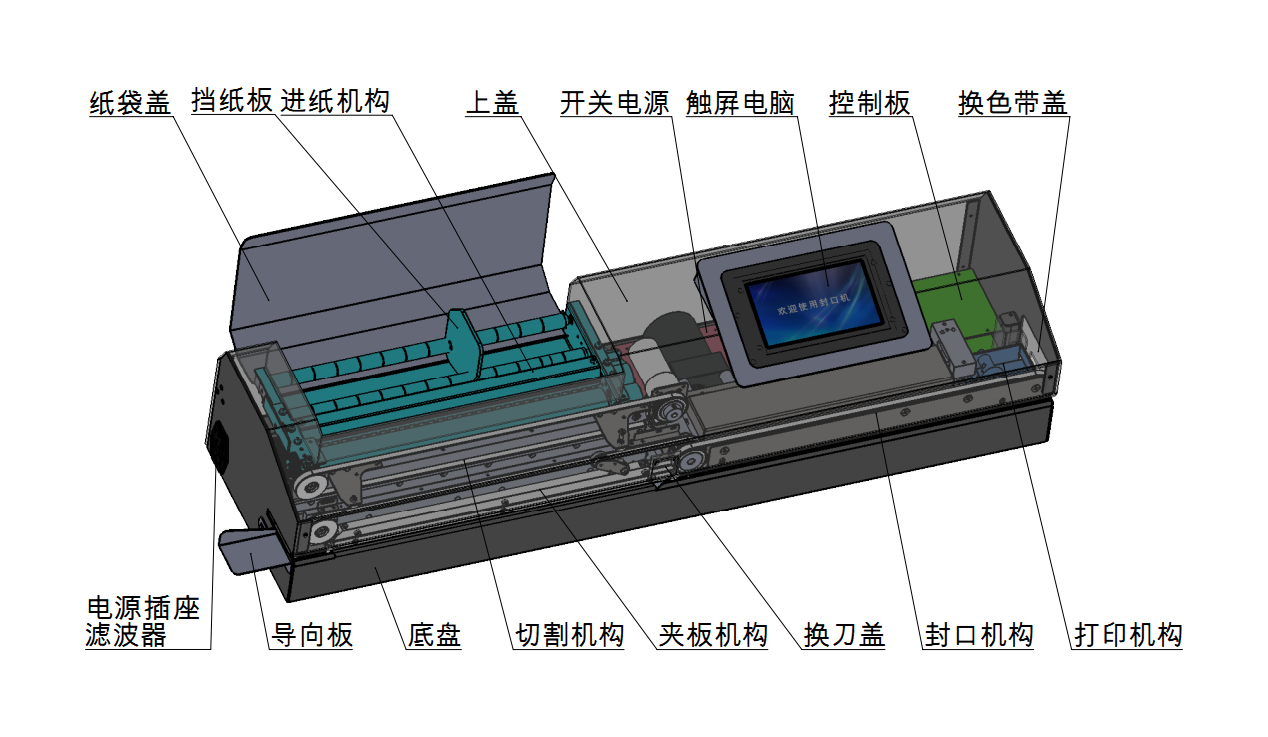

切封打印一体机结构示意图


一、纸卷塞纸后退不出纸,

纸卷塞在入口处,退纸时顺着辊子带到后边。需打开盖板,清理阻塞的纸卷。

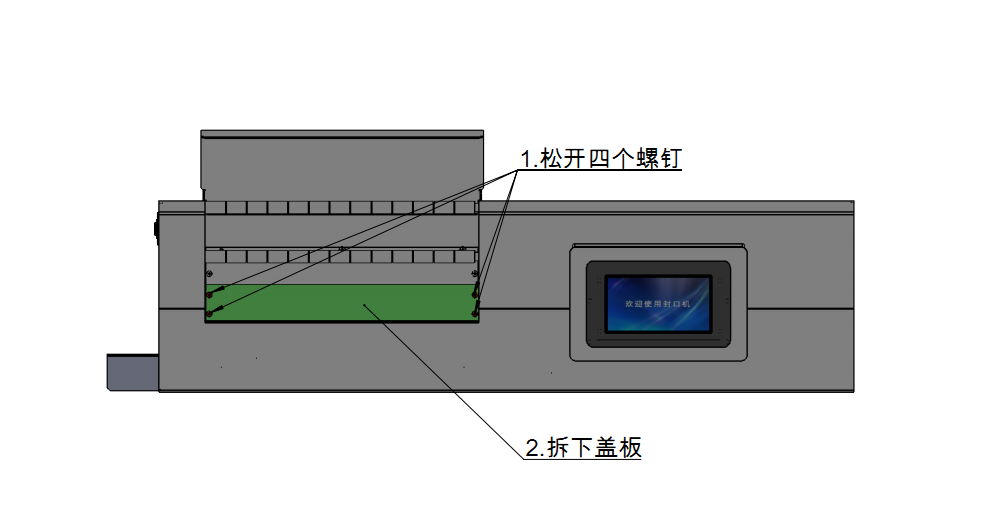

松开盖板两侧的四个螺钉就可以拿下盖板,看到阻塞的纸卷,清理完毕后盖上盖板,盖板的槽孔可以前后移动调整入口间隙,以能顺畅进退纸为宜,紧固螺钉。


二、纸卷在托纸轴上移动

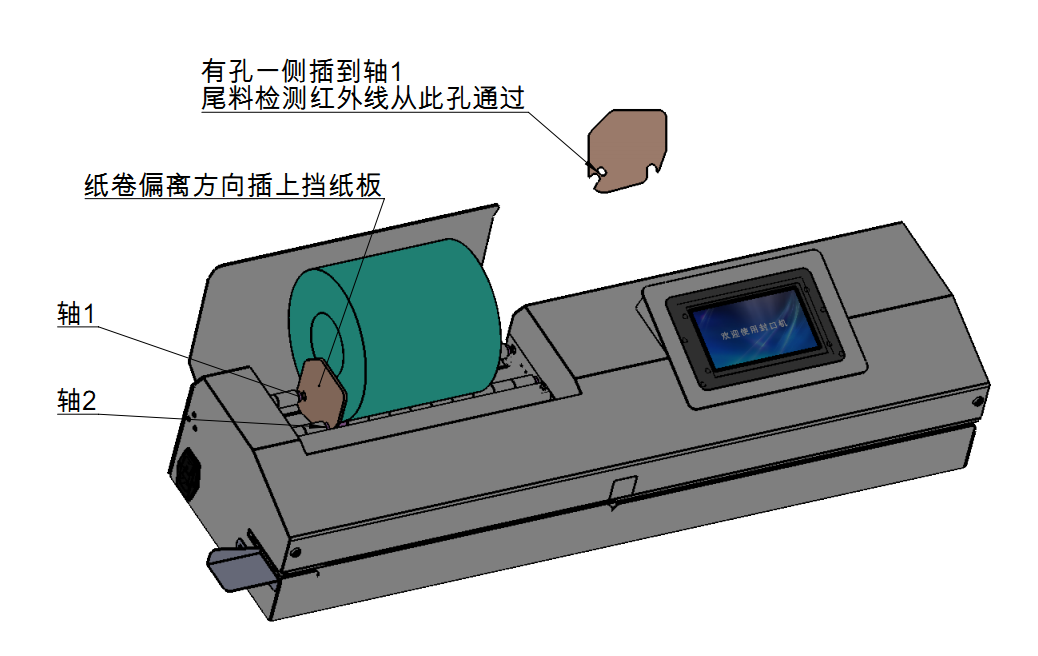

纸卷在转动过程中,向一侧发生偏移,有可能会使纸卷离开光电感应位置引起缺料报警或纸卷发生褶皱引起阻塞报警。可以在偏移一侧插入挡纸板辅助。在插入挡纸板的一侧,拨开轴1和轴2的转套,挡纸板有孔一侧卡口插到轴1上,绕轴1旋转另一侧卡口卡到轴2上,距离离纸卷5mm左右。


三、纸卷切割长度比设置值短,长度不一致。

辊子压力小,纸卷打滑。需调紧辊子压力。用窄纸卷分别在左右两侧进纸后往外抽,试出左右两端辊子压力松紧,确定需要调节左端或是右端还是左右两端同时调整。(辊子压住纸卷,向后抽时以刚好抽不动为宜)

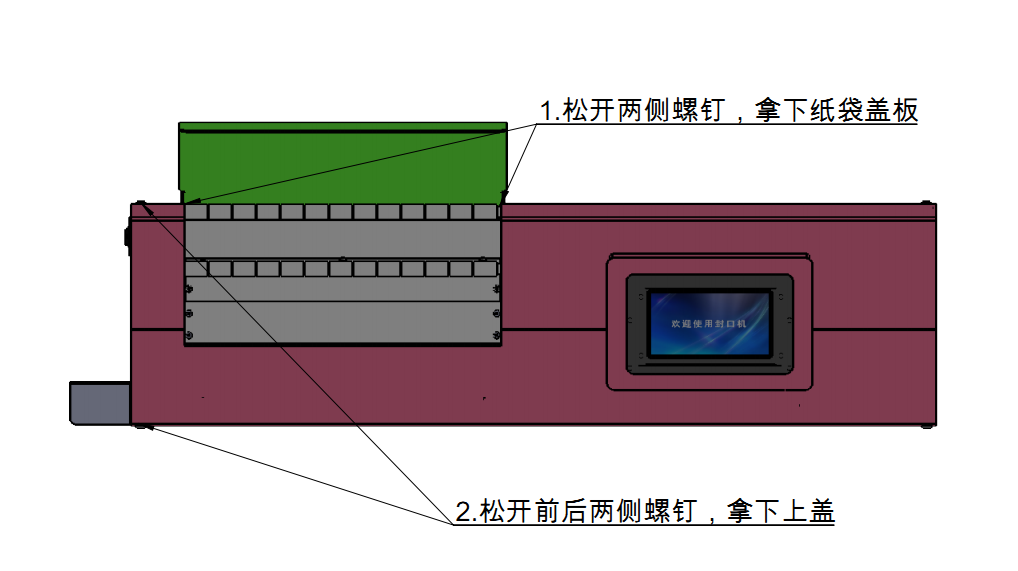

打开设备外壳:先断电,然后松开纸袋盖板两侧螺钉,拿下纸袋盖板,再卸去上盖前侧和后侧的固定螺钉,拆下上盖。

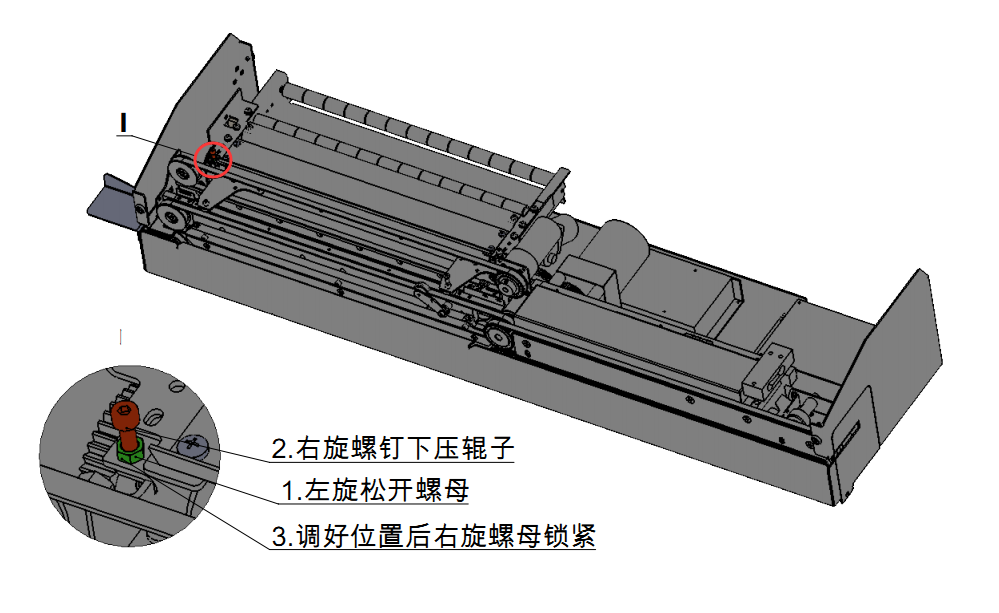

调节辊子左边压力:先左旋螺母松开锁紧螺母,螺钉右旋是下压辊子,加大压力,调好后右旋螺母锁紧。

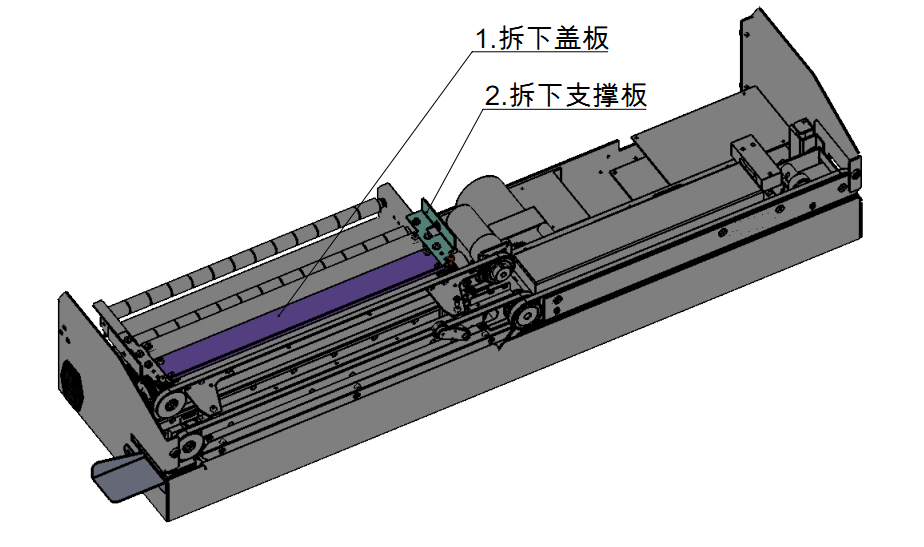

调节辊子右边压力:调节辊子右边压力需先拆下盖板和调节螺钉旁边的支撑板。


调松支架内侧固定编码器的两个螺钉,再调松支架外侧压板螺钉,然后可以按调整辊子左边压力的方式对右边的调节螺钉和锁紧螺母进行操作。


四、切换到封口模式时,下夹板不抬起,进纸电机一直转。

切换到封口模式时进纸驱动会自动把纸卷退到安全位置,也就是辊后光电之后,如果有纸片塞在设备里正好在辊后光电下面,会引起进纸驱动一直做退纸动作。

查看光电状态:点击主界面左上角,弹出的密码框内输入“se”,点“OK”会弹出光电状态的界面。查看辊后光电左中右三个框,如果哪个框内有 “√”,那个对应光电位置有纸片。
